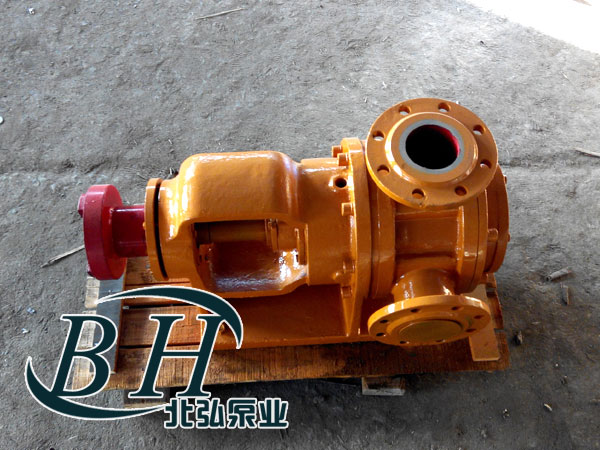

NYP内啮合高粘度转子泵适用高粘度稠度介质的运送,应用于种种流体的运送行业.
NYP内环式转子泵的材质有铸铁材质和不锈钢材质两种.
泵头部,泵壳体,密封腔部门均可以带保温夹套.凭据现实必要选择必要保温的位置.
夹套与泵体铸造成一体,保温结果精良,可以大概制止焊接夹套孕育发生的种种题目.
需加热时:通过热蒸汽,导热油等种种热媒通入夹套腔即可举行保温.
需冷却时:通过种种冷却液,可以连结泵体的恒温.
间隙可调:泵可以凭据粘度的必要,无需拆泵即可调治齿轮间隙,到达泵在差别黏度下的工艺要求.
外转子动员内转子同向转动,磨损小,利用寿命长.
应用行业:实用于运送纯净且有肯定粘度的流体,可用于运送油品如润滑油,原油等;也可以用来运送糖蜜,聚氨酯,好坏料,橡胶,沥青,油漆,粘合剂,染料,涂料,润滑剂,多元醇,食品,药品等不含颗粒性杂质的高粘度物料;还可用于运送PA
PB PC PE PS HIPS ABS PP PET PVA等高温,高粘度聚合物熔体物料.
适用介质温度：-10℃ —200℃
适用介质粘度：1.0cSt—300,000cSt
NYP内啮合齿轮泵结构特点
（1）工作原理
具有内齿的驱动齿轮（外转子）带动内转子在全封闭的泵体内作同方向转动，泵体和前盖的月牙板使吸入口和排出口隔开。转动时在吸入口形成负压，液体被吸入，转子将液体带到排出口，受压排出泵体，完成了液体的输送。
（2）结构
泵主要由内外转子、轴、泵体、前盖、密封、轴承等组成。密封有机械密封和填料密封两种形式（特殊要求，可选用磁力驱动，零泄露结构），对于高温、高粘稠度及腐蚀性较强的介质，选用填料密封。
输送易结晶物料时，在前盖和泵体上可设计带有保温夹套，工作时通蒸汽保温融化。泵可配安全阀，当泵或管路系统超压时，安全阀打开，形成内部回流，保证系统安全。
泵装置由泵、电机和底座组成。传动方式有桥式和直联式两种。
从电机端向泵看，为顺时针旋转。
NYP内环式高粘度泵参数表
| 型号 |
流量 |
压力 Mpa |
吸入及排出管口径 | 必须汽蚀余量m |
效率 % |
减速方式 | ||||
|
m3/h |
L/min |
功率 KW |
转速 r/min |
减速机 | ||||||
| NYP3/1.0 | 2 | 33.3 | 1.0 | Rp11/2 | 5 | 45 | 3 | 587 | YCJ71 | |
|
NYP10/1.0 |
6 | 100 |
1.3 |
Rp2 |
45 | 7.5 | 228 | YCJ112 | ||
| 8 | 133.3 | 1.0 | Rp2 | 45 | 7.5 | 303 | YCJ100 | |||
| 10 | 166.7 | Rp2 | 51 | 7.5 | 357 | YCJ100 | ||||
| 12 | 200 | Rp2 | 54 | 7.5 | 475 | YCJ100 | ||||
|
NYP30/1.0 |
18 | 300 | ￠80 | 54 | 15 | 305 | YCJ112 | |||
| 22 | 366.7 | ￠80 | 58 | 15 | 359 | YCJ112 | ||||
| 28 | 466.7 | ￠80 | 65 | 15 | 479 | YCJ112 | ||||
| NYP50/1.0 | 50 | 833.3 | ￠150 | 52 | 37 | 128 | YCJ315 | |||
| 80 | 1333.3 | ￠150 | 58 | 45 | 208 | YCJ355 | ||||
| 100 | 1666.6 | ￠150 | 65 | 55 | 253 | YCJ355 | ||||
| NYP3/1.0 | 1.5 | 25 | Rp11/2 | 43 | 3 | 480 |
皮带轮传动 |
|||
| 2 | 33.3 | Rp11/2 | 43 | 3 | 640 | |||||
| NYP10/1.0 | 8 | 133.3 | Rp2 | 43 | 7.5 | 303 | ||||
| 10 | 166.7 | Rp2 | 49 | 7.5 | 357 | |||||
| 12 | 200 | Rp2 | 51 | 7.5 | 475 | |||||
| NYP3/1.0 | 3 | 50 | 1 | Rp11/2 | 55 | 3 | 960 |
Y132S-6 |
与电机直联 |
|
|
密封方式:填料密封 |
||||||||||
