首页 > 供应产品 > YCB圆弧齿轮泵,圆弧齿轮泵,齿轮泵

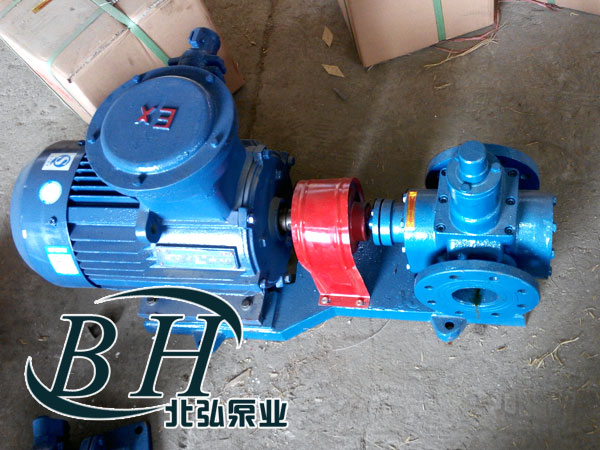

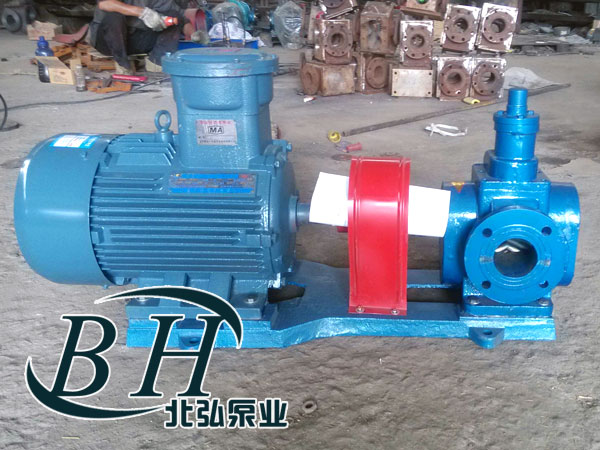

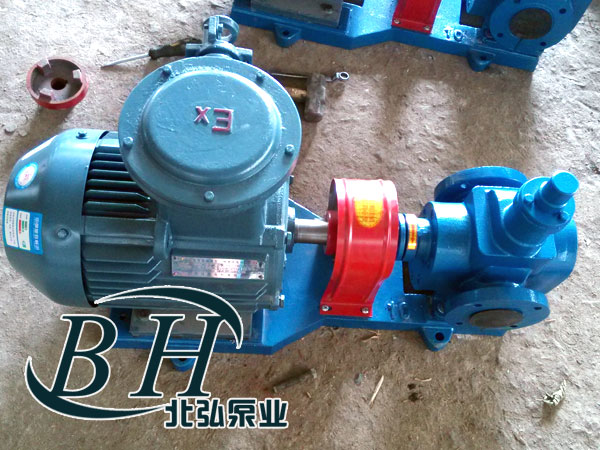

YCB圆弧齿轮泵,圆弧齿轮泵,齿轮泵
品牌: 泊头市北弘泵业制造有限公司
型号: Array
流量/压力: 20-0.6
配用电机功率: 7.5
单价: 面议
最小起订量: 1 台
供货总量: 200 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-09-05 23:24

详细信息

YCB型圆弧齿轮泵结构特点:

本系列齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。该泵摆脱了传统设计的束缚,使得齿轮泵在设计、生产和使用上进入了一个新的领域。
泵设有安全阀作为超载保护,安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作,需要时可在管路上另行安装。
泵轴端密封设计为两种形式,一种为机械密封,一种是填料密封,可根据具体使用情况和用户要求确定。
从主轴外伸端向泵看,为顺时针旋转。

YCB圆弧泵要比普通齿轮泵使用寿命长2-3倍,主要区别在于圆弧齿轮泵的齿轮泵为圆弧型,泵在运转过程中齿轮和齿根咬合是处于两个圆弧平滑过渡,没有任何死点或卡住现象;所以使用寿命极长。而普通齿轮泵齿型是渐开线斜齿轮,泵在正常运转过程中齿轮和齿根转动时齿轮齿顶菱角会和与之相配合的齿轮齿根产生碰撞、磨损、齿轮齿根部位也会产生困液,致使渐开线齿轮泵存在转动时噪音比较大的现象,而且齿轮泵的使用寿命会受到影响。

YCB型圆弧齿轮泵用途:

适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于80℃,粘度为5×10-6~1.5×10-3m2/s(5-1500cSt)的润滑油或性质类似润滑油的其它液体,以及用于液压传动系统。

YCB型圆弧齿轮泵应用范围:

在输油系统中可用作传输,增压泵;
在燃油系统中可用作输送,加压,喷射的燃油泵;
在液压传动系统中可用作提供液压动力的液压泵;
在一切工业领域中,均可作润滑油泵用。


YCB型圆弧齿轮泵在安装调试中需要注意哪些问题

1、启动前检查全部管路法兰,接头的密封性。
2、盘动联轴器,无摩擦及碰撞声音。
3、首次启动应向泵内注入输送液体。
4、启动前应全开吸入和排出管路中的阀门,严禁闭阀启动。
5、验证电机转动方向后,启动电机。

YCB型圆弧齿轮泵的装配程序

1、将啮合良好的主、从动齿轮两轴装入左侧(非输出轴侧)端盖的轴承中,装上泵体,装复时应按拆卸时所作记号对应装入,切不可装反。
2、装配密封件,其位置要正确,松紧合适。
3、对准定位销钉与定位孔后,装右侧端盖,旋紧螺栓,应一边转动主动轴一边拧紧,并对称拧紧,以保证端面间隙均匀一致。
注意:泵盖紧固螺栓应交替均匀拧紧,内六角螺栓头部不得凸出泵盖外端表面。
4、装复联轴器,将电动机装好,对好联轴器,调整同轴度,保证转动灵活。

YCB型圆弧齿轮泵的安装和使用

1、油泵安装前,应检查泵和电机是否受到损坏。
2、油泵和电机安装在底板上,起吊时,吊绳一定要吊在底板的吊环中,吊单泵头时吊在进出口法兰管道上。
3、油泵应固定在牢固的地基上,用螺栓紧固;如果单泵头暗转在机械上,必须选择放在振动最小的地方。
4、泵的进出口管道尺寸应不小于泵进出口尺寸,进油管应采用稍大的管径,进油管应越短越好,弯头应采用弯曲半径较大的,管道上的阀门应采用闸阀以减少阻力。
5、油泵无需安装底阀,建议在进油管入口处安装金属滤网,滤网有效面积应不小于管道管径面积的二倍,进油管道吸油口处应切成45°斜角。
6、泵轴和电机轴安装应安装同心,当安装同心度不好时,转动就可能使联轴器的螺栓剪短。



YCB圆弧齿轮泵技术参数

型号

流量
Q
转速
n
r/min
排出压力
p
Mpa
必需汽
蚀余量
r
m
效率
η
%
电动机
m3/h 频率
Hz
功率KW 型号
YCB0.6-0.6 0.6 910 0.6 5.5 32 50 0.75 Y90S-6
1.0 1390 50 0.75 Y80L2-4
0.7 1130 60 0.75 Y90S-6
1.2 1710 60 0.75 Y80L2-4
YCB0.6-1.6 0.6 910 1.6 7.0 70 50 1.1 Y90L-6
1.0 1400 50 1.5 Y90L-4
0.7 1130 60 1.1 Y90L-6
1.2 1710 60 1.1 Y90S-4
YCB1.6-0.6 1.6 910 0.6 5.5 42 50 0.75 Y90S-6
2.5 1400 50 1.1 Y90S-4
1.9 1130 60 1.1 Y90L-6
3.0 1710 60 1.5 Y90L-4
YCB1.6-1.6 1.6 940 1.6 7.0 71 50 2.2 Y112M-6
2.5 1440 50 4 Y112M-4
1.9 1150 60 2.2 Y112M-6
3.0 1750 60 4 Y112M-4
YCB3.3-0.6 3.3 940 0.6 5.0 60 50 1.5 Y100L-6
5.0 1420 50 2.2 Y100L1-4
4.0 1150 60 1.5 Y100L-6
6.0 1730 60 2.2 Y100L1-4
YCB3.3-1.6 3.3 960 1.6 7.0 72 50 5.5 Y132M2-6
5.0 1440 50 7.5 Y132M-4
4.0 1170 60 4 Y132M1-6
6.0 1750 60 7.5 Y132M-4
YCB4-0.6 4.0 940 0.6 5.0 60 50 1.5 Y100L-6
6.0 1420 50 2.2 Y100L1-4
4.8 1150 60 2.2 Y112M-6
7.2 1730 60 3 Y100L2-4
YCB4-1.6 4.0 960 1.6 7.0 72 50 5.5 Y132M2-6
6.0 1440 50 7.5 Y132M-4
4.8 1170 60 5.5 Y132M-6
7.2 1750 60 7.5 Y132M-4
YCB8-0.6 8.0 960 0.6 5.0 61 50 3 Y132S-6
12.0 1440 50 5.5 Y132S-4
9.6 1170 60 4 Y132M1-6
14.4 1750 60 5.5 Y132S-4
YCB8-1.6 8.0 970 1.6 7.0 75 50 11 Y160L-6
12.0 1460 50 15 Y160L-4
9.6 1170 60 11 Y160L-6
14.4 1760 60 15 Y160L-4
YCB10-0.6 10.0 960 0.6 5.0 62 50 4 Y132M1-6
15.0 1440 50 5.5 Y132S-4
12.0 1170 60 5.5 Y132M2-6
18.0 1750 60 7.5 Y132M-4
YCB10-1.6 10.0 970 1.6 7.0 76 50 11 Y160L-6
15.0 1470 50 15 Y160L-4
12.0 1170 60 11 Y160L-6
18.0 1770 60 18.5 Y160L-4
YCB20-0.6 20.0 970 0.6 5.0 68 50 7.5 Y160M-6
24.0 1170 60 7.5 Y160M-6
YCB25-0.6 25.0 970 0.6 5.5 69 50 11 Y160L-6
30.0 1170 60 11 Y160L-6
YCB30-0.6 30.0 970 0.6 5.5 70 50 11 Y160L-6
36.0 1170 60 11 Y160L-6
YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6
48.0 1180 60 15 Y180L-6
YCB50-0.6 50.0 970 0.6 5.5 72 50 22 Y200L2-6
60.0 1180 60 22 Y200L2-6
