首页 > 供应产品 > 河北省3Gr三螺杆泵,卧式三螺杆泵

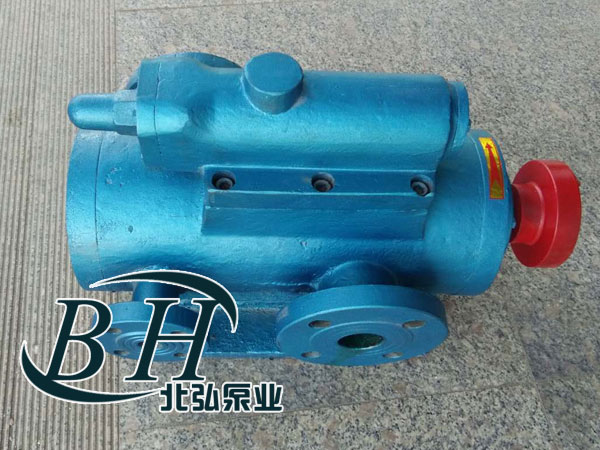

河北省3Gr三螺杆泵,卧式三螺杆泵
品牌: 泊头市北弘泵业制造有限公司
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-09-05 23:15

详细信息

产品简介:

3GR三螺杆泵在我国石油、化工、冶金、机床、造船等工业部门得到了较为广泛的应用,并在许多领域里代替了离心泵、齿轮泵和往复泵,我们根据国标GB/T10886-2002设计生产的3G型、3GR型螺杆泵有着寿命长、效率高、能耗小、重量轻等特点。

3GR三螺杆泵由基础件:泵套、泵体、螺杆和附件:底脚、安全阀、轴承体等组成,通过改变附件达到改变泵的不同安装形式。
原理:

3GR三螺杆泵的主动螺杆被驱动电机或马达驱动旋转,由于主动螺杆和从动螺杆之间有间隙,在间隙间形成了油膜,油膜可以保护旋转的螺杆和螺杆以及螺杆与衬套内孔互相啮合时对螺杆螺旋槽和衬套内孔各个表面的磨损,并将其密封,从而在泵腔内逐渐形成负压区,此时,在大气压的作用下,液体被压入泵腔的低压区进行压力补充平衡,驱动电机不断旋转,不断在泵腔内形成真空区,同时也在泵腔的低压区和高压区之间的螺杆逐渐梯次形成更高的压力,液体就开始源源不断的大气压的作用下进行输送,对设备进行润滑 循环 冷却 冲洗 喷燃 雾化如:燃料 注射液,油燃烧器,液压油,燃油,润滑,循环,食品和许多。 泵是非常可靠的,几乎脉动没有脉动,无振动和噪音极低水平。
这些泵自吸性能强,有极其良好的效益。

3GR三螺杆泵的结构与性能特点

1、结构简单体积小允许高转速:泵本身仅三根螺杆组成,但有多种结构形成,一般小流量,0.2-6.5m3/h泵的泵体和衬套合为一个卧式安装,轴封为机械密封。中等流量以上的泵衬套为一单独的零件固定于泵体内。大流量泵多制成双吸结构。轴根据输送的介质不同有端面机械密封和填料密封两种。船用泵的原动机为交流船用电机。
2、工作平稳可靠寿命长:三螺杆泵的主要螺杆是由电动机驱动。主、从螺杆之间,螺杆与衬套之间皆有一层油膜保护,因泵的机械摩擦极小,寿命堪称半永久性。
3、所输的液体在泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部分惯性小,则起动力矩和振动很小。
4、具有高吸入能力。
5、为保证泵、电机及管路系统安全,中等流量以上的螺杆泵均带有安全阀,当压力超过安全阀设定压力时,高压油将回流至泵的进口。

3GR三螺杆泵设备性能

用自封式润滑,间隙自动调节结构,要零件均高耐磨材料制造。
具有结构紧凑、自吸性好、效率高、适应性强等特点,在输送液体不含有杂质的场合,
泵的工作寿命比一般齿轮泵长2-10倍。

三螺杆泵性能参数

 型号  排出压力
P MPa
 流量 Q  转速n
r/min
 必需汽蚀余量 rm  效率η %  电动机
 m3/h  L/min  功率kw  型号
25×4-46  1.0  0.8  13  1450  4  62  0.75  Y802-4
 2.5  0.6  10  60.6  1.5  Y90L-4
 1.0  2.0  33  2900  4.5  59.4  1.5  Y90S-2
 2.5  1.6  26  69  3  Y100L-2
30×4-46  1.0  1.6  26  1450  4.5  63.5  1.1  Y90S-4
 2.5  1.2  20  61  2.2  Y100L1-4
 1.0  3.6  60  2900   5   60  2.2  Y90L-2
 2.5  3.2  53  69  4  Y112M-2
36×4-46  1.0  2.8  46      1450  4.5  66  2.2  Y100L1-4
 2.5  2.4  40  66.5  4  Y112M-4
 1.0  6.5  108  2900  5  60.5  4  Y112M-2
 2.5  6  100  72  7.5  Y132S2-2
42×4-46  1.0  4.8  80  1450  5  62  4  Y112M-4
 2.5  4.2  70  73  5.5  Y132S1-4
 1.0  10.5  175    2900  5.5  61  5.5  Y132S1-2
 2.5  10  166  72  15  Y160M2-2
45×4-46  1.0  6.3  106    1450  5  70  3  Y100L2-4
 2.5  5.9  99  74  7.5  Y132M-4
 1.0  13.5  225    2900  5.5  60  7.5  Y132S2-2
 2.5  13  217  75  15  Y160M2-2
60×4-46  1.0  15.5  255    1450  5  71.3  11  Y160M-4
 2.5  14.5  245  74  15  Y160L-4
 1.0  32  533    2900    5.5  63  18.5  Y160L-2
 2.5  31.5  525  77  37  Y200L2-2
70×2-46  0.6  24  400    1450  5  71  7.5  Y132M-4
 1.0  23.5  390  75  11  Y160M-4
 1.6  22.5  370  76  15  Y160L-4
70×4-46  1.0  24.5  408    1450  5  72.5  18.5  Y180M-4
 2.5  23.5  392  79  30  Y200L-4
80×2-46  0.6  36.5  608    1450  5  72  11  Y160M-4
 1.0  35  594  75.5  18.5  Y180M-4
 1.6  34.5  575  76.5  22  Y180L-4
80×4-46  1.0  37  617    1450  5.5  72  30  Y200L-4
 2.5  35  590  78.1  45  Y225M-4
100×2-46  0.6  72.5  1208    1450  5  73  22  Y180L-4
 1.0  71  1183  77  37  Y225S-4
 1.6  60.5  1158  79  45  Y225M-4
100×4-46  1.0  72.5  1208  1450  5.5  73  55  Y250M-4
 2.5  70  1165  78.5  75  Y280S-4
S100×3-27  0.6  72  1196    1450  6  62  22  Y180L-4
 1.6  70  1160  72  55  Y250M-4
 2.5  69  1145  74  75  Y280S-4
S120×3-27  0.8  123  2055    1450  6  74.5  55  Y250M-4
 1.5  120  2010  76  90  Y280M-4
 2.5  115  1920  78.5  132  Y315M-4
